一、适用范围：

        新、老水工结构渡槽、建（构）筑物止水构造失效，无法将镶嵌在结构内部的止水拆除后更换，在结构表面（迎水面或背水面）重新做面贴止水构造；

二、应用范例

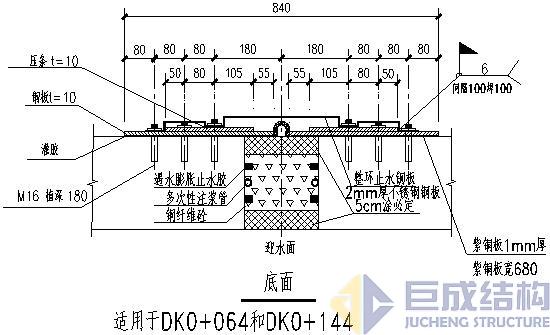

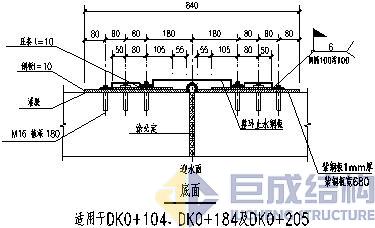

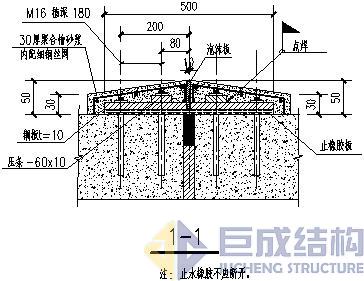

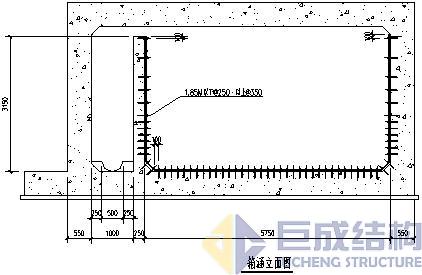

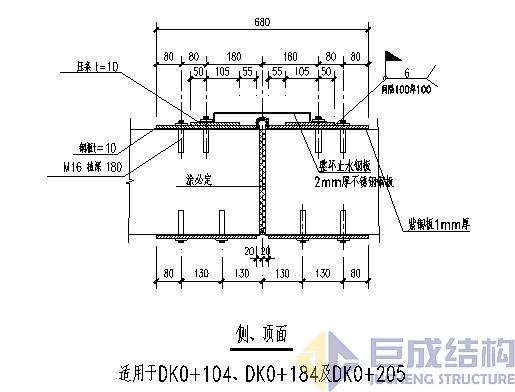

   1、箱涵面贴止水带范例：

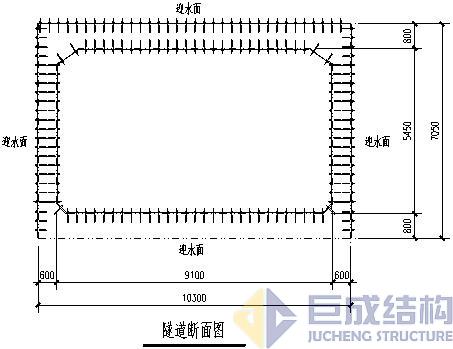

   2、隧道面贴止水带范例：

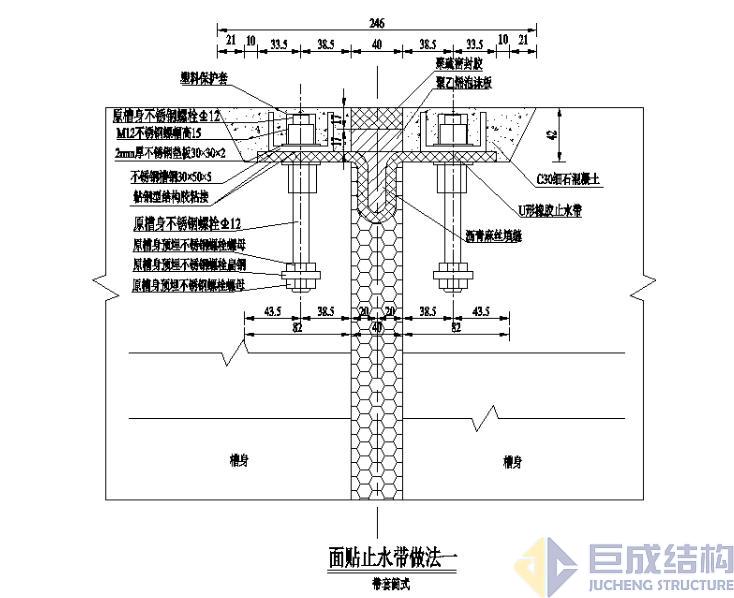

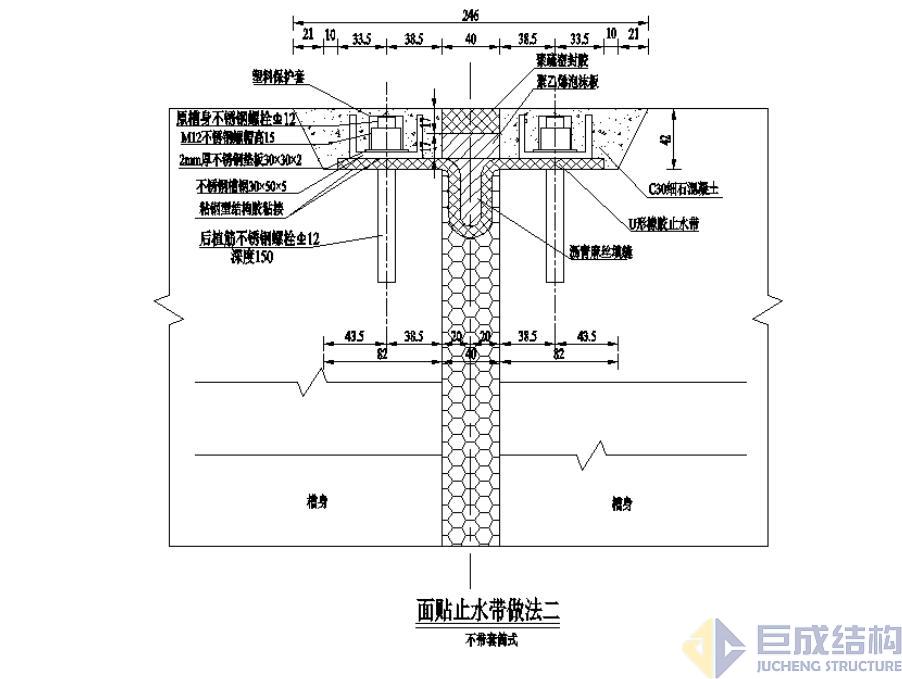

    3、渡槽面贴止水带范例：







三、施工工序：

1、箱涵、隧道面贴止水带施工工艺：

1）将伸缩缝100mm深度内聚硫密封膏及聚苯乙烯硬质

泡沫板全部清理干净，并对不规律沉降缝进行凿除或修补，

保证伸缩缝达到宽20mm*深100mm尺寸要求；

2）沿伸缩缝两边25mm采用角磨机打磨平整，然后采用环氧砂浆

修平，在修复平整后基面上，涂刷一层界面剂，包括20mm宽聚

氨酯胶泥表面涂刷；

3）界面剂晾干后，往伸缩缝内填充50mm深遇水膨胀止水条；

外部50mm采用聚氨酯胶泥进行填塞，必须保证遇水膨胀止水条

与内壁部分缝隙内填塞饱满；

4）锚栓安装后对槽体清理干净，再涂刷一次界面剂。

5）对钢压条及橡胶止水板进行定位放线，钻孔。

6）安装橡胶止水板，边涂刷粘钢胶边将橡胶止水板压在基面上。

7）密封处理，对于橡胶板与混凝土间隙处，挤出粘钢胶的要将其抹平，没有挤出粘钢胶的，涂刷粘钢胶，将橡胶止水板边封住。

8）在已结构缝两边已安装完成的止水带及压片、螺栓外侧浇筑30

厚聚合物砂浆（内配钢丝网）防护。

2、渡槽内壁面贴止水带施工工艺：

1、渡槽面贴止水带施工工艺：

1）切槽.

2）基面休整修整

3）不锈钢螺栓安装.

4）止水带安装。

5）止水带压板制作及安装。

6)向凹槽内填充聚合物砂浆并养护。

7)结构缝两侧沿缝涂抹防护材料。

四、工程案例

  箱涵、倒虹吸止水做法一   下载

  箱涵、倒虹吸止水做法二   下载

  箱涵面贴止水带01      下载

  箱涵面贴止水带02      下载

  渡槽止水带做法01      下载

  渡槽止水带做法02      下载
