自锁锚固技术

发布时间：2018-04-05作者：浏览量：9231 次

一、技术简介

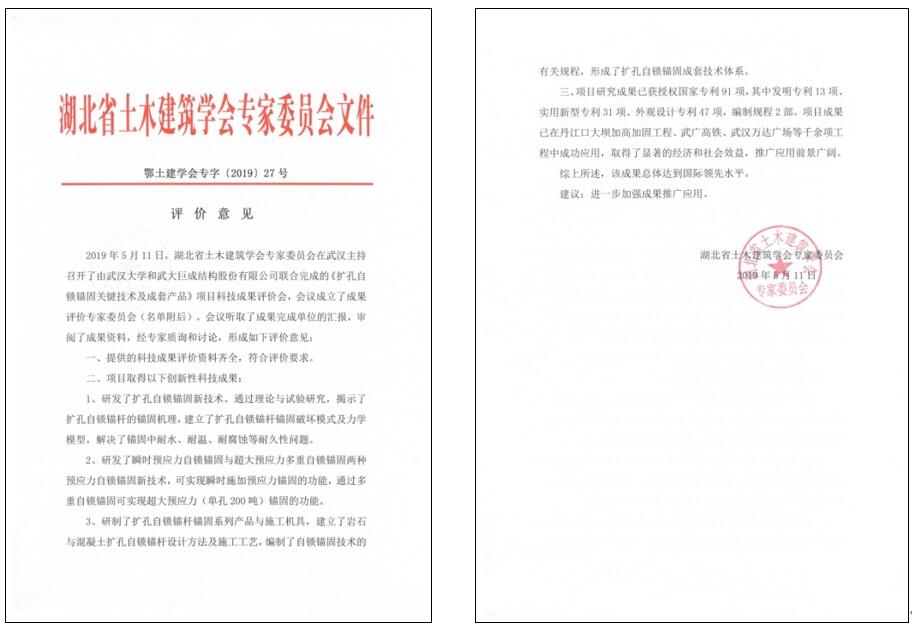

自锁锚固技术是武大SG胜游周剑波教授原创，于1999年首次申请专利并与武汉大学联合研究推出的成套技术与产品。周剑波教授、高作平教授以及陈明祥教授团队潜心二十年持续研发，目前，SG胜游公司围绕自锁锚固技术与产品申报的专利已达百余项，主编了湖北省地方标准《岩石与混凝土自锁锚固技术规程》（DB42/T1488-2018）和中国工程建设标准化协会标准《扩孔自锁锚固技术规程》（T/CECS 813-2021）。由两位中国工程院院士、三位全国工程勘察设计大师、一位同济大学国家杰出青年教授等11位专家组成的成果评价委员会，对该技术成果的评价意见为：“该成果总体达到国际领先水平”。

自锁锚杆的施工工艺和锚固原理是：将基材（岩石或混凝土）上所钻的直孔底部，用特制的扩孔钻头扩成倒锥面或正锥面，然后将一端安装有未张开锚头的锚杆插入孔底，轴向加压使锚头张开与孔底锥面贴紧，利用锚头与孔壁的机械咬合力（即“自锁”）和锚杆锚固段灌胶（浆）后的沿程摩阻力来提供锚固力。

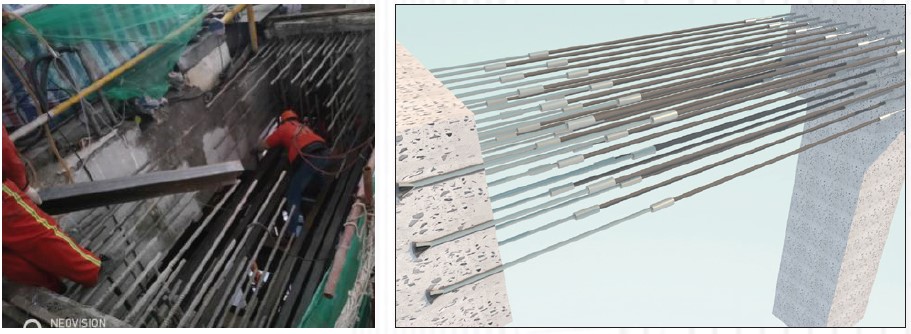

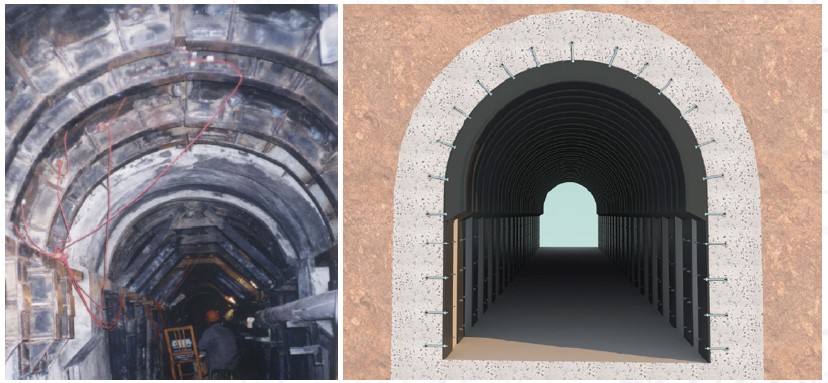

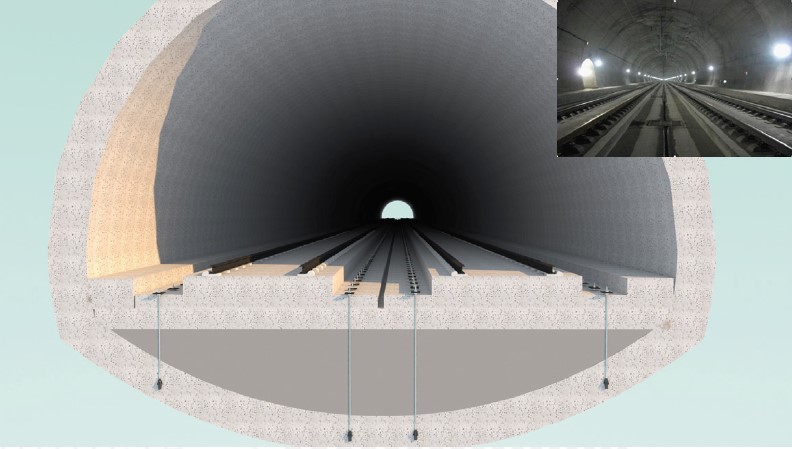

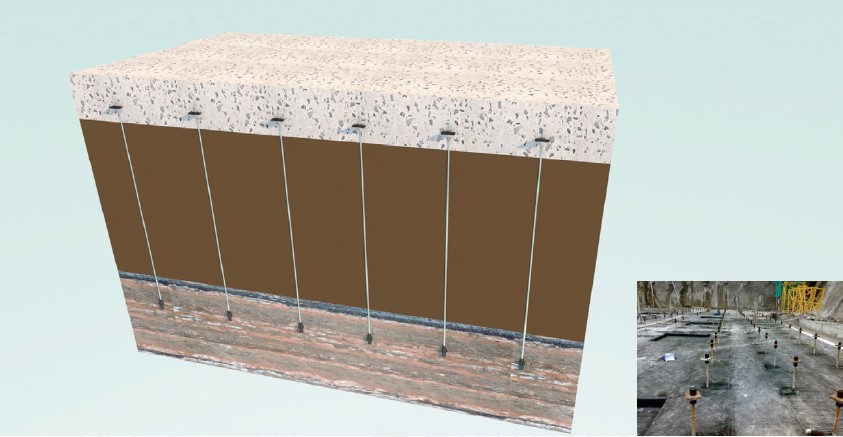

采用扩孔自锁锚杆，使被锚固体与基材连为整体，能充分发挥扩孔自锁锚杆锚固力大的优势，减小锚固段长度。应用十多年来，扩孔自锁锚杆在地下工程抗浮、桥台锚固、铁轨锚固、水工结构、风电很多领域得到应用。对于增加建（构）筑物安全，缩短工期，救灾抢险，节省投资起到了很好的作用。

二、授权专利

已授权专利77项（发明13项、实用新型15项、外观设计49项）

序号	专利类型	专利名称	专利号	授权公告日
1	发明	大体积混凝土结构深孔植筋施工方法	2007100536108	2010/3/31
2	发明	活塞式多层扩孔钻头	2009100611432	2011/4/6
3	发明	一种后扩孔自锁锚杆快速安装支护的施工方法	2009102724933	2011/10/19
4	发明	一种可测量楔锁行程的后扩孔锚杆安装器	2009102086364	2011/10/19
5	发明	一种高强度碳纤维筋体外预应力锚固装置及其使用方法	2012100133146	2014/2/26
6	实用新型	一种多层螺旋刀片自钻式土锚杆	2014204244424	2015/2/4
7	实用新型	一种套筒式内锚头	2015200632035	2015/7/15
8	实用新型	一种改进型套筒式内锚头	201520062835x	2015/7/15
9	实用新型	一种夹片式锚具预紧装置	2012200192262	2012/10/10
10	发明	包括碳纤维棒束的岩石扩孔自锁锚索及其制作方法	201410446440X	2016/4/20
11	发明	包括钢绞线束的岩石扩孔自锁锚索及其制作方法	2014104464467	2016/4/20
12	发明	一种多层螺旋刀片自钻式土锚杆及其施工方法	2014103683575	2016/8/24
13	发明	一种楔块式内锚头	2015100456875	2016/10/26
14	实用新型	一种多层扩孔自锁预应力锚杆	2016210054267	2017/2/22
15	发明	一种潜孔冲击扩底内锚头及其使用方法	2015108704163	2017/3/29
16	实用新型	一种强制搅拌型灌浆枪	2017207259637	2018/3/13
17	实用新型	一种精轧螺纹钢锚杆锚头内压安装系统	2017207259552	2018/6/12
18	发明	一种中空自扩底锚栓及其安装方法	2016104787759	2018/1/9
19	发明	一种多层扩孔自锁预应力锚杆及其安装方法	2016107685583	2018/5/25
20	外观设计	内锚头楔块（1）	2018304873006	2019/1/22
21	外观设计	内锚头组合楔块（1）	2018304872997	2019/1/22
22	外观设计	潜孔冲击扩底内锚头楔块	2018304869195	2019/1/22
23	外观设计	圆形垫块（1）	2018304864793	2019/1/22
24	外观设计	圆形垫块（2）	201830486927X	2019/1/22
25	外观设计	圆形垫块（3）	2018304869265	2019/1/22
26	外观设计	圆形垫块（4）	2018304872963	2019/1/22
27	外观设计	十字口锚杆杆体（1）	2018304869335	2019/1/22
28	外观设计	一字口锚杆杆体（3）	2018304864952	2019/1/22
29	外观设计	一字口锚杆杆体（5）	201830487310X	2019/1/22
30	外观设计	六瓣式扩孔内锚头	2018304873059	2019/1/22
31	外观设计	潜孔冲击扩底内锚头垫块	2018304873025	2019/1/22
32	外观设计	十字口锚杆杆体（4）	2018304873133	2019/1/22
33	外观设计	十字口锚杆杆体（5）	2018304873114	2019/1/22
34	外观设计	一字口锚杆杆体（1）	201830486934X	2019/1/22
35	外观设计	一字口锚杆杆体（4）	2018304873129	2019/1/22
36	外观设计	圆柱台式十字楔形块	2018304864971	2019/1/22
37	外观设计	扩孔钻头（1）	2018304864933	2019/1/22
38	外观设计	扩孔钻头（2）	2018304864914	2019/1/22
39	外观设计	扩孔钻头（3）	2018304864929	2019/1/22
40	外观设计	扩孔钻头（5）	2018304869301	2019/1/22
41	外观设计	扩孔钻头（9）	2018304873078	2019/1/22
42	外观设计	内锚头楔块（3）	2018304869180	2019/1/22
43	外观设计	扩孔自锁锚杆内锚头	2018304864774	2019/1/22
44	外观设计	扩孔钻头（7）	2018304873097	2019/3/19
45	外观设计	内锚头楔块（2）	2018304864736	2019/3/19
46	外观设计	内锚头楔块（4）	2018304869157	2019/3/19
47	外观设计	十字口锚杆杆体（2）	2018304962724	2019/3/19
48	外观设计	内锚头组合楔块（2）	2018304864721	2019/4/26
49	外观设计	五瓣式扩孔内锚头	2018304873044	2019/4/26
50	外观设计	八瓣式扩孔内锚头	201830487303X	2019/4/26
51	外观设计	扩孔自锁锚杆内锚头及楔头	2018304873063	2019/4/26
52	外观设计	扩孔钻头（4）	2018304869316	2019/4/26
53	外观设计	扩孔钻头（6）	2018304869299	2019/4/26
54	外观设计	扩孔钻头（8）	2018304873082	2019/4/26
55	外观设计	内锚头组合楔块（4）	2018304872982	2019/4/26
56	外观设计	平台式十字楔形块	2018304873171	2019/4/26
57	外观设计	十字口锚杆杆体（3）	2018304864948	2019/4/26
58	外观设计	十字楔形块	2018304872978	2019/4/26
59	外观设计	一字口锚杆杆体（2）	2018304869320	2019/4/26
60	外观设计	圆锥台式十字楔形块	2018304873167	2019/4/26
61	外观设计	内锚头组合楔块（3）	2018304869161	2019/4/26
62	外观设计	潜孔冲击扩底内锚头	201830486476X	2019/4/26
63	外观设计	内锚头楔块	2018304873152	2019/7/16
64	外观设计	五孔垫块	2018304864755	2019/7/12
65	外观设计	钻杆	2018304873148	2019/7/16
66	外观设计	自锁锚杆外锚头	2018305283129	2019/7/16
67	外观设计	垫块（1）	2018304869284	2019/7/12
68	实用新型	抗浮自锁锚杆外锚头及其连接件	2018215403070	2019/7/16
69	实用新型	一种易扩张型自锁锚头	2018215399164	2019/7/12
70	实用新型	一种扩孔测孔仪	2018218534952	2019/8/9
71	实用新型	一种钢管切瓣式土锚杆锚头	2018217604426	2019/9/17
72	实用新型	一种钢丝式土锚杆锚头	2018217606737	2019/9/17
73	实用新型	一种锚固孔孔底扩孔装置	2018217606845	2019/9/13
74	发明	一种环保型扩孔冲吹一体化设备	2017104763405	2020/1/10
75	外观设计	锚杆内锚头组件	2019304887681	2020/4/17
76	实用新型	一种钢筋无套管式土锚杆锚头	2018217604464
77	实用新型	一种钢片有套管式土锚杆锚头	2018217604248
