自锁锚固技术及其应用方法
一、创新方法简介
自锁锚杆的施工工艺和锚固原理是:将基材(岩石或混凝土)上所钻的直孔底部,用特制的扩孔钻头扩成倒锥面或正锥面,然后将一端安装有未张开锚头的锚杆插入孔底,轴向加压使锚头张开与孔底锥面贴紧,利用锚头与孔壁的机械咬合力(即“自锁”)和锚杆锚固段灌胶(浆)后的沿程摩阻力来提供锚固力。
采用扩孔自锁锚杆,使被锚固体与基材连为整体,能充分发挥扩孔自锁锚杆锚固力大的优势,减小锚固段长度。应用十多年来,扩孔自锁锚杆在地下工程抗浮、桥台锚固、铁轨锚固、水工结构、风电很多领域得到应用。对于增加建(构)筑物安全,缩短工期,救灾抢险,节省投资起到了很好的作用。
二、施工工艺
1、替代化学植筋自锁锚杆

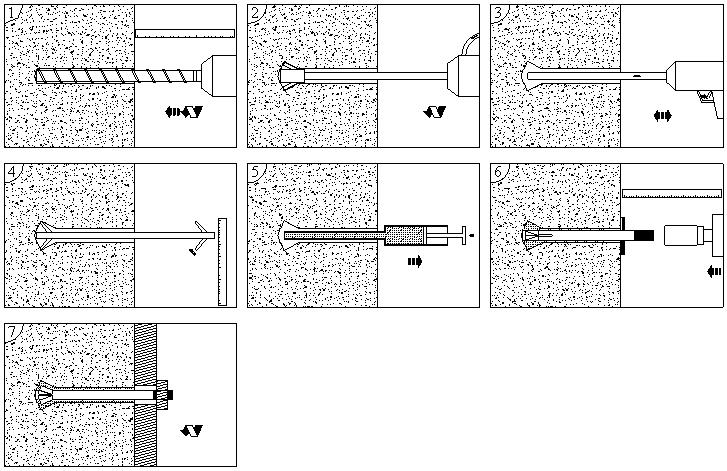

(1)水平锚杆施工工序
钻直孔→底部扩孔→清孔→测量扩孔→注浆→安装锚杆→连接与安装

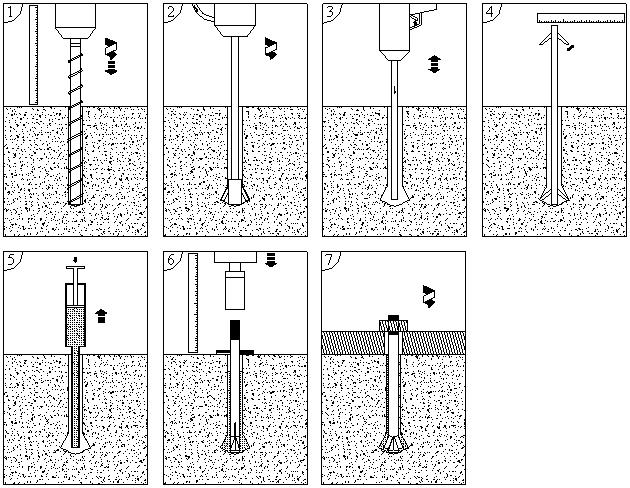

(2)竖直向下锚杆施工工序
钻直孔→底部扩孔→清孔→测量扩孔→注浆→安装锚杆→连接与安装

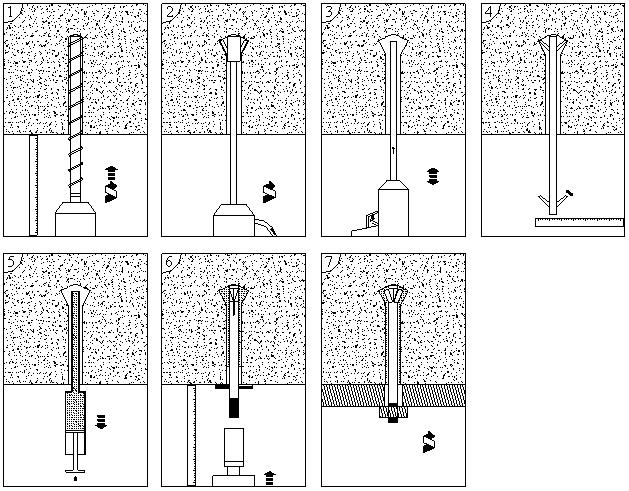

(3)竖直向上锚杆施工工序
钻直孔→底部扩孔→清孔→测量扩孔→注浆→安装锚杆→连接与安装
2、抗浮自锁锚杆施工工艺
钻直孔→扩孔→清孔→锚杆组装→锚杆安装→注浆→养护1 钻直孔:钻孔定位,采用地质钻机或潜孔钻机钻直孔至设计深度。
2 扩孔:采用地质钻机连接抗浮锚杆配套扩孔钻头,在直孔底部根据设计要求进行扩孔。
3 清孔:用高压注浆机通过注浆管注水至孔底,直至孔顶冒清水,清孔完毕。
4 锚杆组装:将抗浮锚杆锚头与杆体连接。
5 安装:将组装好的锚杆直接插至孔底,锚杆顶部锤击加压,使底部锚头沿扩孔壁张开。
6 注浆:用高压注浆机通过注浆管注浆至孔底,直至孔顶冒浆液,注浆完毕。
7 养护。
3、预应力自锁锚杆施工工艺
钻直孔→扩孔→清孔→锚杆安装→锚头段注浆→养护→预应力施加→注浆→养护
1 钻直孔:钻孔定位,采用地质钻机或潜孔钻机钻直孔至设计深度。
2 扩孔:采用地质钻机连接抗浮锚杆配套扩孔钻头,在直孔底部根据设计要求进行扩孔。
3 清孔:用高压注浆机通过注浆管注水至孔底,直至孔顶冒清水,清孔完毕。
4 锚杆组装:将预应力锚杆锚头锚头与杆体连接,将组装好的锚杆直接插至孔底,使底部锚头沿扩孔壁张开。
5 锚头段注浆:计算锚头段注浆料使用量,用高压注浆机通过注浆管注浆至孔底,控制注浆料对锚头段注浆。
6 养护。
7 预应力施加:在顶部使用千斤顶对锚杆施加预应力。
8 注浆:用高压注浆机通过注浆管注浆至孔底,直至孔顶冒浆液,二次注浆完毕。
9 养护。
三、典型应用案例

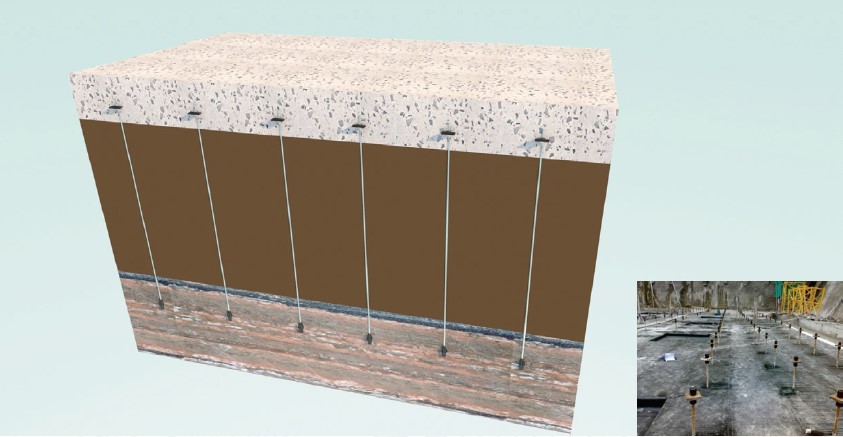

贵阳保利大厦地下室抗浮锚杆工程

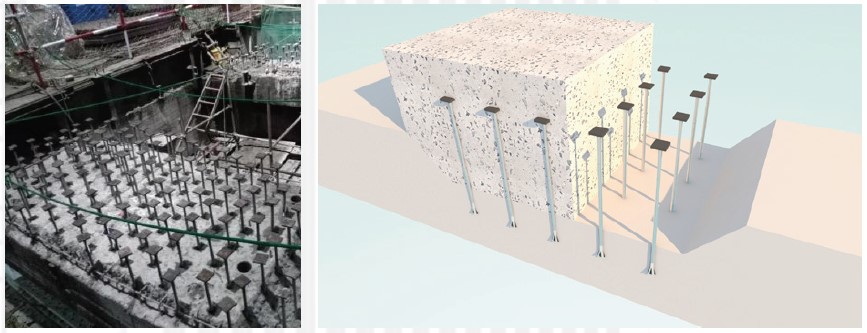

孟加拉古拉邵电厂汽机基础二次灌浆层拉结锚固工程(替代化学植筋)

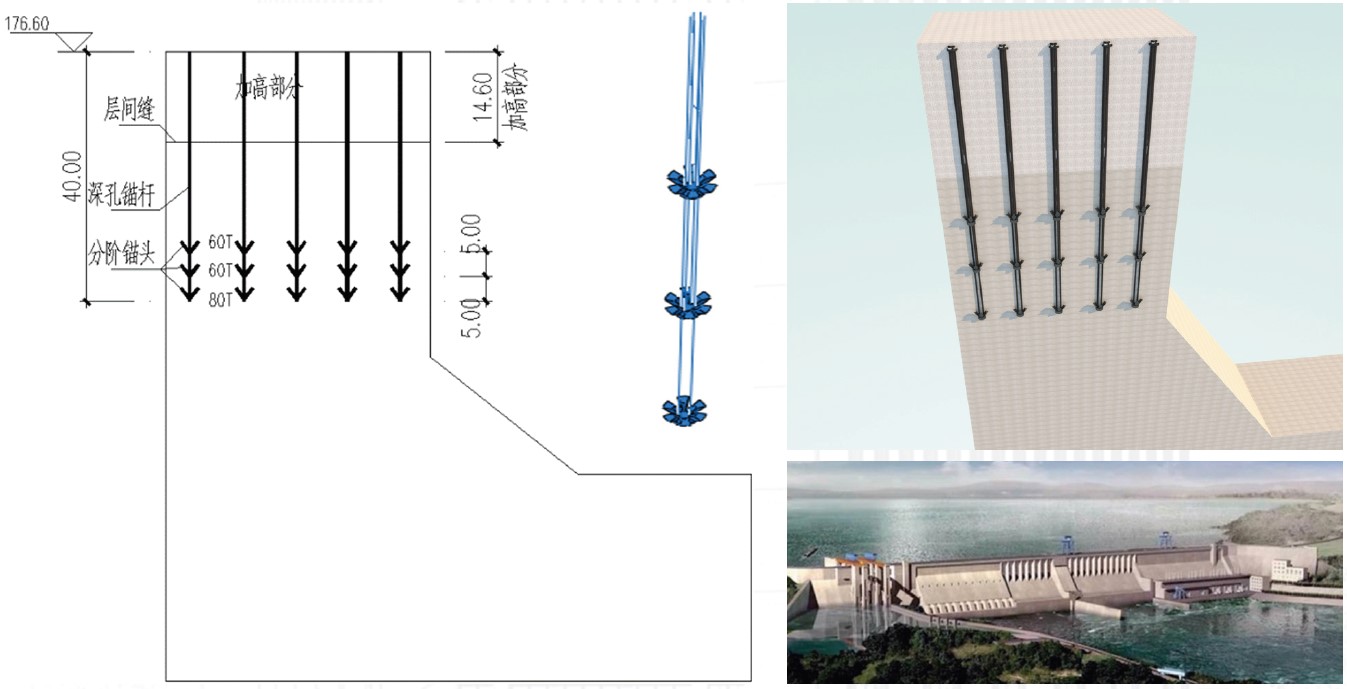

丹江口大坝加高加固多层预应力自锁(200吨预应力)

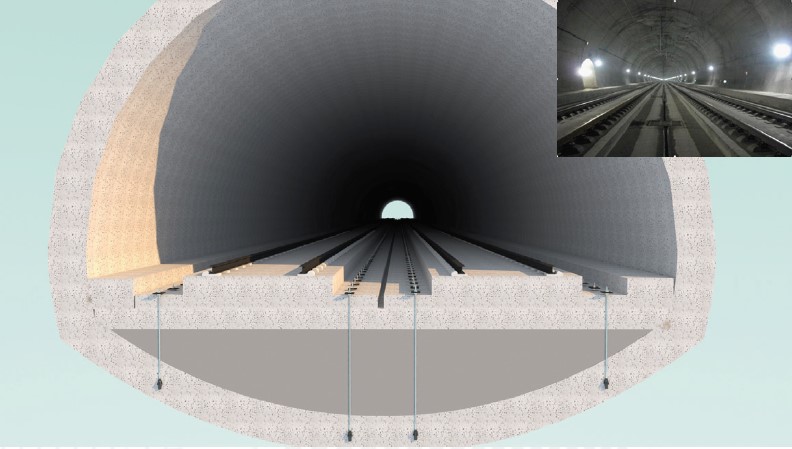

高铁无砟轨道板预应力锚杆(瞬时自锁)

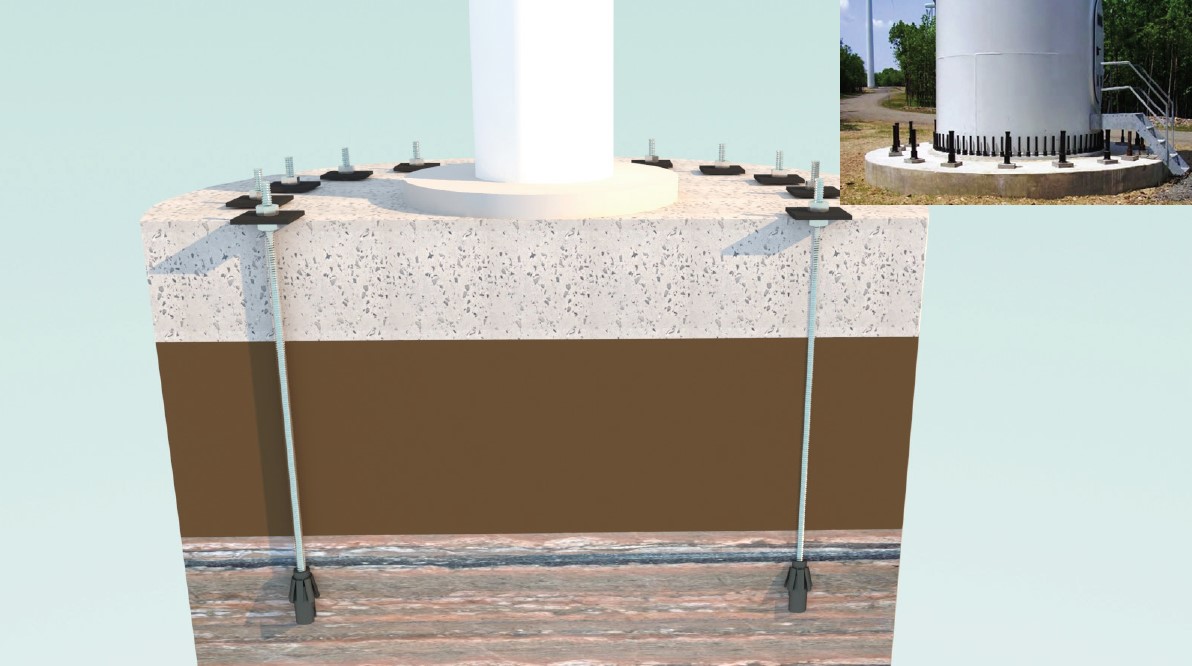

风机基础锚固
